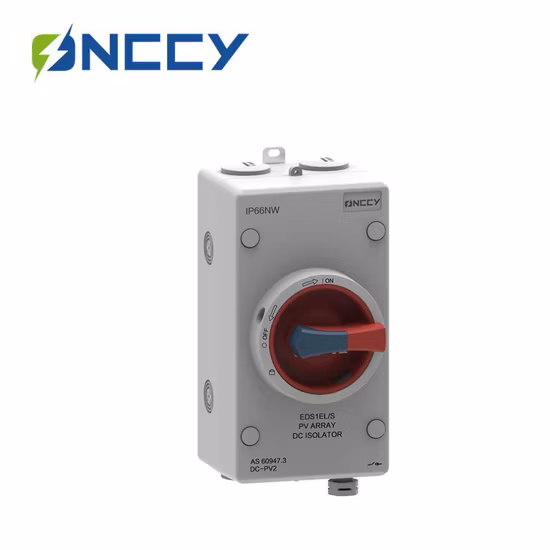

하우징 1200V, 패널 마운트, IP67, 방수 DC 절연체
하우징, 1200V, 패널 실장, IP67, 방수 DC 절연체, 제품 프로필 EDS1 시리즈 절연체, 병렬 배선, 더 큰 개구부, 훨씬 더 쉬운 배선. 잠금 장치가 있는 배전함 모듈에 적합
문의 보내기설명
기본정보
| 모델 번호. | EDS1 |
| 극 수 | 3극 |
| 접지 | 단일 이유 |
| 시리즈 | 둘 |
| 달리다 | 수평 회전 |
| 스위치 모드 | 단일 항목 |
| 공통 모델 | 예멘 아랍 공화국 |
| 운영 구조 | 수동 |
| 인증 | ISO, GS, RoHS, CE, IS9001, ISO9001, ISO9002, ISO2000 |
| 마르케 | 온시 |
| 운송 패키지 | 나무 상자 |
| 사양 | 플라스틱 |
| 등록 상표 | 온시 |
| 기원 | 중국 |
상품 설명
하우징 1200V, 패널 마운트, IP67, 방수 DC 절연체
제품 프로필
EDS1 시리즈 절연체. 병렬 배선, 더 큰 개구부, 훨씬 쉬운 배선. 잠금 장치가 설치된 분전함 모듈에 적합합니다. 아크 소멸 시간은 3ms 미만입니다. 모듈식 구조. 선택 2개의 극과 4개의 극. IEC60947-3(ed.3.2):2015, DC-PV1 표준을 준수합니다.
EDS1 시리즈 회로 차단기는 정격 전압이 1200V DC 이하, 정격 전류가 32A 이하인 전력 시스템에 적합합니다. 이 제품은 간헐적인 전원 켜기/끄기에 사용할 수 있으며 동시에 1~2개의 MPPT 라인을 분리할 수 있습니다. 예를 들어 태양광 패널과 인버터 사이의 고전압 직류를 차단하는 등 HVDC 송전 및 배전 시스템의 절연 라인에 특히 적합합니다.
제품 장점
- 어느 각도에서나 설치하면 IP67 방수 등급을 달성할 수 있습니다.
- 자외선 차단 및 난연성 V0 소재
- 최고의 산업 표준에 따른 은도금, 은층 두께 접촉
- 3ms 단위의 아크 시간
- 단열재 바닥에 부착된 벤트 밸브
- 극성 없음
- OFF 위치에서 잠글 수 있음
- AS 60947.3:2018 및 IEC 60947.1:2015 표준
- 5년 보증, 제품 보험, 리콜 보험 제공
기술 데이터
| 주요 매개변수 | EDS1/N EDS1/S | ||
| 정격 절연 전압 | 우이 | V | 1500 |
| 정격열전류 | 이 | ㅏ | 32 |
| 정격 전류 내전압 | 음 | V | 8000 |
| 정격 단락 용량 | Icw | ㅏ | 1kA, 1S |
| 최대 케이블 단면적(점퍼 포함) | |||
| 단단한 | mm2 | 4-16 | |
| 유연한 | mm2 | 4-10 | |
| 유연성(+ 다중 와이어 케이블 끝) | mm2 | 4-10 | |
| 토크 | |||
| 단자 나사 M4의 조임 토크. | Nm | 1,2-1,8 | |
| 하우징 장착 나사 ST4.2(스테인레스 스틸 304) 토크 조이기 | Nm | 1,5-2,0 | |
| M3 토크 노브 나사 조이기 | Nm | 0,5-0,7 | |
| 토크를 켜거나 끕니다. | Nm | 0,9-1,3 | |
| 베이스의 배선 토크 | Nm | 1.1-1.4 | |
| 일반적으로매개변수 | |||
